मिको लीसौभाग्य से, हमारे पूर्व आपूर्तिकर्ताओं के साथ असामान्यताओं के सामने, हमने इस कारखाने को पाया जो अनुसंधान, विकास, और लिथियम बैटरी प्रबंधन प्रणालियों के उत्पादन में लगी हुई है।यहां तक कि अत्यधिक संकुचित प्रसव समय के दबाव में भीउन्होंने न केवल उत्पाद की गुणवत्ता की गारंटी दी बल्कि एक अच्छी कीमत भी दी जो एक कारण के भीतर अच्छी तरह से गिर गई।

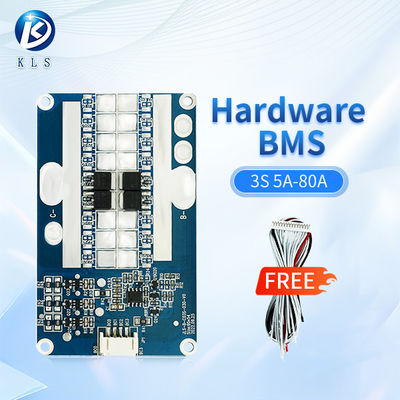

3S 5-80A लिथियम बैटरी पैक बीएमएस बोर्ड बैटरी प्रबंधन प्रणाली 1.6 मिमी मोटाई
| उत्पत्ति के प्लेस | गुआंग्डोंग चीन |
|---|---|
| ब्रांड नाम | KLS |
| प्रमाणन | ISO9001/ISO13485/CE/UL/ROHS..... |
| मॉडल संख्या | बी030 |
| न्यूनतम आदेश मात्रा | 10 |
| मूल्य | $3-$5/PCS |
| पैकेजिंग विवरण | मजबूत पेपर बॉक्स +ईवीए फोम |
| प्रसव के समय | 5 से 8 कार्यदिवस |
| भुगतान शर्तें | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता | प्रति दिन 1000000PCS |
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| मॉडल संख्या | KLS-B030 3S 5-80A मैक्स | आवेदन | एनएमसी/लाइफपो4 बैटरी पैक |
|---|---|---|---|
| एमओक्यू | 10pcs | आधार सामग्री | पीसीबी |
| उत्पाद का नामः | 3एस 5-80ए लिथियम बैटरी बीएमएस | तांबे की मोटाई | दो आउंस |
| आवेदनः | इलेक्ट्रिक स्कूटर.पावर उपकरण.सौर बैटरी.इलेक्ट्रिक उपकरण | बोर्ड की मोटाई | 1.6 मिमी |
| पीसीबी परत | 2 परत | स्वीकार्य ऑपरेटिंग वोल्टेज रेंज | 0-12V, अनुकूलित किया जा सकता है |
| रेटेड डिस्चार्ज करंटरेंट | अधिकतम 80 ए | पीक स्टार्टिंग करंट | अनुकूलन योग्य |
| के लिए इस्तेमाल होता है | लिथियम ली-आयन/एनएमसी बैटरी पैक | एनटीसी विशिष्टता | अनुकूलन योग्य |
| मूलभूत सामग्री | एफआर-4/पीसीबी | सतही परिष्करण | सीसा रहित स्प्रे टिन |
| उत्पाद का आकार | L90xW54 | पैकेज के साथ वजन | 0.02 किग्रा |
| आपूर्ति की योग्यता | प्रति दिन 1000000PCS | प्रमुखता से दिखाना | 21700 बैटरी बीएमएस 12वी,18650 बैटरी बीएमएस 3एस.बीएमएस 3एस 80ए मैक्स |
| प्रमुखता देना | 3S लिथियम बैटरी प्रबंधन प्रणाली,1.6 मिमी मोटाई लिथियम बीएमएस बोर्ड,3S लिथियम बैटरी पैक बीएमएस बोर्ड |
||
आप अपनी ज़रूरत के उत्पादों को टिक कर सकते हैं और हमारे साथ संदेश बोर्ड में संचार कर सकते हैं।
| मॉडल विनिर्देश और वैकल्पिक विशेषताएं | मूल्य/पीसीएस | |
|---|---|---|
| 3S 40A एनएमसी बीएमएस बैलेंस फ्यूक्टियो के साथ | तीन डॉलर।2.0/PCS | |
| 3S 60A एनएमसी बीएमएस | $3.7/पीसीएस | |
| 3S 80A एनएमसी बीएमएस | $5.0/पीसीएस | |
| संतुलन फंक्शन के साथ 3S 60A एनएमसी बीएमएस | $3.4/पीसीएस | |
| संतुलन के कार्य के साथ | $0.1/पीसीएस | |
| तापमान सेंसर के साथ | $ 0.1/पीसीएस | |
| BT कार्य | $0.1/पीसीएस | |
| अनुकूलित | कृपया विशिष्ट आवश्यकताएं प्रदान करें और हम शीघ्र ही एक विस्तृत उद्धरण की व्यवस्था करेंगे। |
उत्पाद विवरण
व्यापक 3S 5-80A बीएमएस गाइडः वायरिंग, स्केमैटिक, कनेक्शन, सर्किट आरेख, बैलेंस चार्जिंग और चार्जिंग वोल्टेज विवरण
उत्पाद से संबंधित जानकारी
आईसी की सुरक्षा के लिए व्यक्तिगत पिनों के मुख्य कार्यः
वीडीडी सुरक्षा आईसी की सकारात्मक बिजली की आपूर्ति के रूप में कार्य करता है।
वीएसएस सुरक्षा आईसी की नकारात्मक बिजली की आपूर्ति के रूप में कार्य करता है।
V- सुरक्षा आईसी के ओवर करंट और शॉर्ट सर्किट डिटेक्शन टर्मिनल के रूप में कार्य करता है।
डौट डिस्चार्ज प्रोटेक्शन टर्मिनल को दर्शाता है. कॉट चार्जिंग प्रोटेक्शन टर्मिनल को दर्शाता है.
सुरक्षा बोर्ड की कार्य प्रक्रिया
B+ और B- क्रमशः बैटरी कोशिकाओं के सकारात्मक और नकारात्मक टर्मिनलों से जुड़े होते हैं।
सुरक्षा बोर्ड के क्रमशः सकारात्मक और नकारात्मक आउटपुट टर्मिनल हैं।
NTC पोर्ट बैटरी की सुरक्षा के लिए MCU के साथ मिलकर काम करने की जरूरत है
कभी-कभी, इस पोर्ट को आईडी के रूप में लेबल किया जाता है और बैटरी पोर्ट पहचान के लिए उपयोग किया जाता है।
उत्पाद का संक्षिप्त परिचय

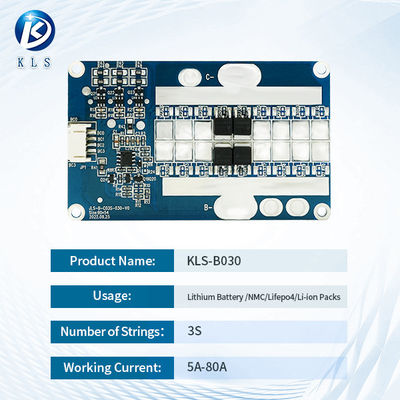

B030 लिथियम बैटरी प्रबंधन प्रणालीः 3-सीरीज टर्नरी लिथियम बैटरी चार्ज और डिस्चार्ज के लिए आदर्श
सुरक्षा. एक ही-पोर्ट इंटरफ़ेस डिजाइन की विशेषता है, यह 80 ए मैक्स के अधिकतम कार्य करंट का समर्थन करता है. वैकल्पिक का अन्वेषण करें
अतिरिक्त कार्यों के लिए विन्यास.
उत्पाद से संबंधित विवरण
|
कुछ वास्तविक उत्पाद चित्रों का प्रदर्शन।

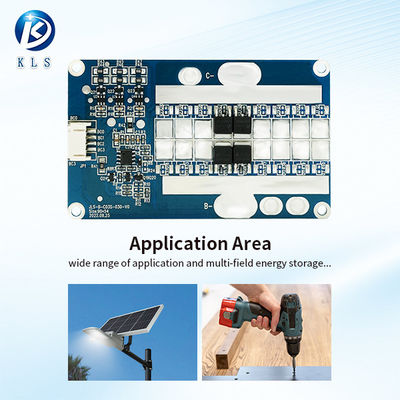

लिथियम बैटरी संरक्षण बोर्डः इलेक्ट्रिक टूल्स और सोलर लैंप के बैटरी ऊर्जा भंडारण संरक्षण के लिए आदर्श।
स्थिर प्रदर्शन, विश्वसनीय गुणवत्ता और असाधारण स्थायित्व के साथ।
उच्च प्रदर्शन वाले चिप्स, एमओएस ट्रांजिस्टर और अन्य उच्च गुणवत्ता वाले घटकों का चयन स्थिर
सर्किट प्रणाली का संचालन।
यह सुरक्षा बोर्ड एक त्वरित प्रतिक्रिया समारोह से सुसज्जित है, जो प्रभावी रूप से बैटरी की रक्षा कर सकता है।
तारों की सावधानीः
1सुरक्षा बोर्ड की स्थापना के लिए इलेक्ट्रॉनिक्स में तकनीकी विशेषज्ञता का एक निश्चित स्तर की आवश्यकता होती है।
2. तारों की प्रक्रिया के दौरान, शुरू में B-वायर को मिलाप पैड स्थान पर समग्र के लिए कनेक्ट करें
यह आवश्यक है कि बी तार को एक छोटी और मोटी तार से मिलाया जाए।
इसके बाद, वायर्ड टर्मिनल को बैटरी पैक से पहले मिलाएं, और फिर सुरक्षा बोर्ड डालें।
3बैटरी टर्मिनल B- और सुरक्षा बोर्ड टर्मिनल B- के बीच कनेक्शन छोटा और मोटा होना चाहिए।
ऐसा न करने से सुरक्षा बोर्ड का समय से पहले चार्ज और डिस्चार्ज हो सकता है और बाद में खराबी हो सकती है।
4. P+/P- के तार लगाने के लिए मोटी तारों का उपयोग करना आवश्यक है। अत्यधिक पतली और लंबी तारों से बोर्ड जल सकता है!
